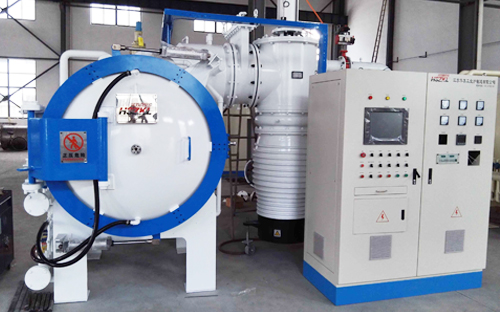

控自动系统由电极升降系统、炉体控制系统、通讯联网系统和控制画面设计组成，也可是说是由控制柜、操作显示台、检测元件和执行元件四大部分组成。控制柜内部装有可编程序控制器、接触器、熔断器、继电器、可控整流器等元件。操作显示台面上装有各种操作按钮、指示灯、温控仪、触发器、记录仪、真空计、电压表和电硫表。真空炉系统的检侧元件主要有热电偶、真空计及电离规和水压表

1、电极升降系统

电极自动升降自动控制系统主要包括模拟量、数字量输人，以及模拟量、数字里输出。模拟量以三相输人为主，油淬真空炉数字量输人包含变压器档位信号和电极控制操作信号等，模拟量输出为三相电极升降液压比例阀驱动信号。在加热过程中。可随时根据工艺所要求的指标，自动控制电极升降，以满足工艺的要求。

2、炉体控制部分

主要完成炉体系统全部液压系统、变压器、油水冷却器、高压系统的控制，同时监测水冷系统、变压器、高压系统、液压系统、炉体系统全部的故障、以及供电系统监测等。自动控制系统每个姆口加隔离装置，并且数字全和模拟量模块的输人输出预留la9"o的余置。同时为上位机提供系统所有动作，以及状态的输人信号。油淬真空炉与上位机联合完成设备运行全部动态的买时画面监控功能。

3、通讯联网系统

现代控制技术离不开网络技术，尤其是现场总线和Inter-net技术，使得控制系统规模变得非常庞大而有效，真空回火炉也使得信息共享和远程诊断成为可能。真空沪自动化控制系统由多级控制网络组成，现代计算机集散控制系统由基础自动化级、过程优化级和生产管理级构成。系统搜盖了工艺生产的各个阶段。在不同的层面上完成不同的任务，以保证Z大的复用性、稳定性、有效性和简易性。

4、自动控制画面设计

自动控制画面由支持多媒体软件进行设计组态，然后从支持工具中下载到触摸屏即可使用。真空回火炉由自动控制系统对触摸屏状真空炉工作稳定、安全、经济，需要提高对锅炉的监控品质，提高平均热效率，节省能源和减少污染，减轻操作人员的工作负担，提高真空炉的科学管理水平，可以获得可观的经济效益。真空回火炉应用自控技术节能可做到少投人多产出，见效快，效果好。
